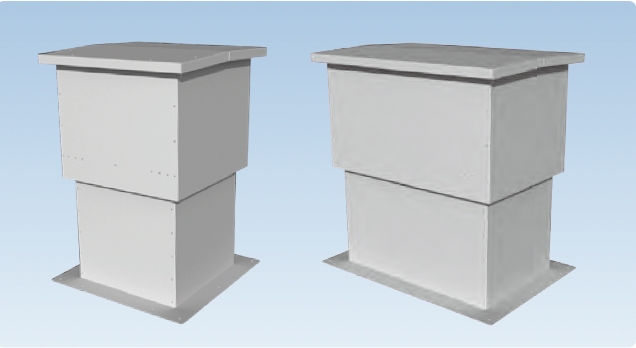

施工性と運搬性で選ばれる　HATbox

HB-SS1H
HB-SS2H

配管箱1面最大穴数（参考）

Φ75

最大2本（SS1H）
最大4本（SS2H）

Φ100

最大1本（SS1H）
最大3本（SS2H）

Φ125

最大1本（SS1H）
最大3本（SS2H）

Φ150

最大1本（SS1H）
最大2本（SS2H）

Φ200

最大1本（SS1H）
最大2本（SS2H）

HB-SS1H

詳細図面

ダウンロード　→　PDF DATA ▶　DXF DATA ▶　DWG DATA ▶

正面図

側面図

上面図

最大外形(mm）巾奥行高さ
560560810
総重量34（kg）蓋配管箱台座
61216
HB-SS2H

詳細図面

ダウンロード　→　PDF DATA ▶　DXF DATA ▶　DWG DATA ▶

正面図

側面図

上面図

最大外形(mm）巾奥行高さ
810560810
総重量44（kg）蓋配管箱台座
81620

HATboxは、インターネット通販でも購入できます
